گیج فشار

گیج فشار چیست؟

گیج فشار یا پرشر گیج (Pressure Gauge) یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنایع مختلف است که برای نمایش میزان فشار سیالات (مایعات یا گازها) در خطوط، مخازن و تجهیزات استفاده می‌شود. گیج فشار، نقش کلیدی در ایمنی و کنترل فرآیندها دارد و خرابی یا تنظیم نادرست آن می‌تواند منجر به بروز خطرات جدی در سیستم شود. در مدل‌های پیشرفته‌تر، از سنسورهای الکترونیکی و فناوری‌های دیجیتال استفاده می‌شود. این نوع فشار سنج‌ها قادرند اطلاعات را با دقت بسیار بالا اندازه‌گیری کرده و به سیستم‌های کنترلی منتقل کنند. به همین دلیل در صنایع مدرن و خطوط تولید اتوماتیک، استفاده از گیج‌های دیجیتال رو به افزایش است. از گیج فشار در تجهیزات متنوعی مانند کمپرسورها، پمپ‌ها، سیستم‌های هیدرولیک و پنوماتیک، خطوط لوله صنعتی، مخازن تحت فشار و چیلرها استفاده می‌شود. وجود یک گیج دقیق در این سیستم‌ها اهمیت زیادی دارد، زیرا افزایش یا کاهش غیرمجاز فشار می‌تواند باعث افت راندمان، آسیب تجهیز یا حتی خطرات جدی شود. واحدهای اندازه‌گیری در گیج فشار شامل bar، psi، kPa و MPa است و انتخاب واحد مناسب بسته به استانداردهای صنعتی و نوع سیستم انجام می‌شود. همچنین بدنه گیج معمولاً از استیل یا برنج ساخته می‌شود تا در برابر خوردگی، لرزش و شرایط سخت محیطی مقاوم باشد.

کاربرد گیج فشار در صنایع مختلف

استفاده از گیج فشار تقریباً در تمامی صنایع فرآیندی مشاهده می‌شود. در صنایع نفت، گاز و پتروشیمی کنترل فشار خطوط انتقال و تجهیزات فرآیندی اهمیت حیاتی دارد. فشار سنج‌ها در این صنایع به اپراتورها کمک می‌کنند تا از عملکرد ایمن تجهیزات اطمینان حاصل کنند. در صنایع غذایی و دارویی نیز حفظ فشار مناسب در خطوط تولید برای تضمین کیفیت محصولات ضروری است. استفاده از گیج‌های استنلس استیل و بهداشتی در این بخش‌ها باعث جلوگیری از آلودگی محصول می‌شود. همچنین در صنایع آب و فاضلاب، نیروگاه‌ها و سیستم‌های تهویه مطبوع، گیج فشار نقش مهمی در کنترل فرآیندها ایفا می‌کند. در سیستم‌های هیدرولیک و پنوماتیک نیز اندازه‌گیری دقیق فشار برای عملکرد صحیح تجهیزات ضروری است. هرگونه نوسان غیرعادی فشار می‌تواند موجب کاهش راندمان یا آسیب به تجهیزات شود.

انواع گیج فشار (Pressure Gauge Types)

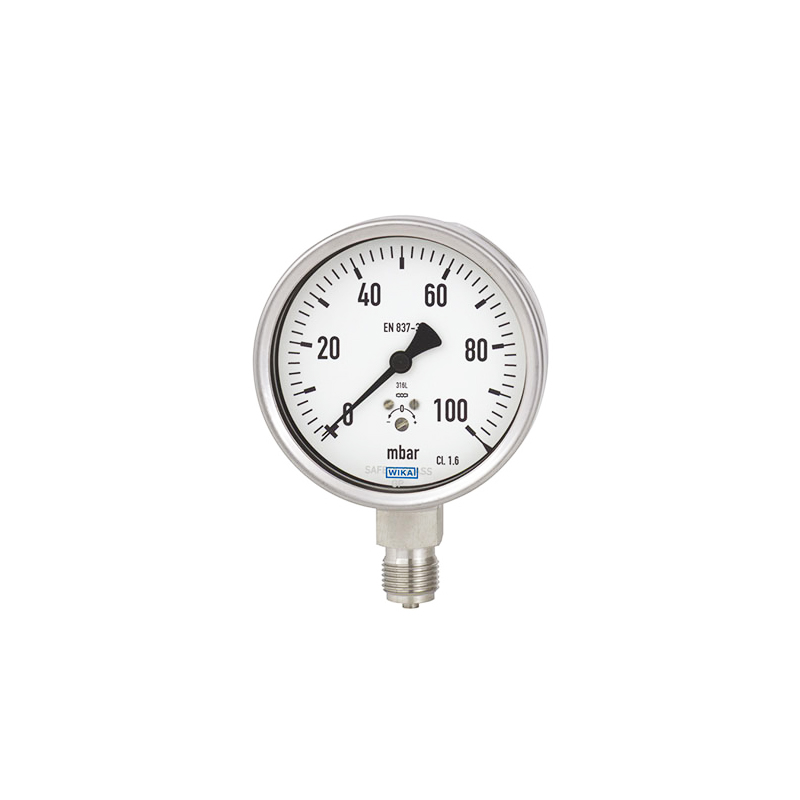

• گیج فشار عقربه‌ای (Analog Pressure Gauge)

گیج فشار عقربه‌ای یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنایع مختلف است و برای نمایش مقدار فشار سیال در سیستم‌های هیدرولیک، پنوماتیک و پایپینگ استفاده می‌شود. این نوع مانومتر با ساختار ساده، خوانایی بالا و دقت مناسب، امکان پایش لحظه‌ای فشار را برای اپراتور فراهم می‌کند. ساختار این گیج شامل بدنه مقاوم، صفحه مدرج، عقربه حساس و مکانیزم بوردون تیوب (Bourdon Tube) است که با افزایش فشار تغییر شکل داده و موجب حرکت عقربه روی صفحه می‌شود. این مکانیزم به دلیل دوام بالا و عملکرد مطمئن، پراستفاده‌ترین روش اندازه‌گیری فشار در گیج‌های آنالوگ محسوب می‌شود.

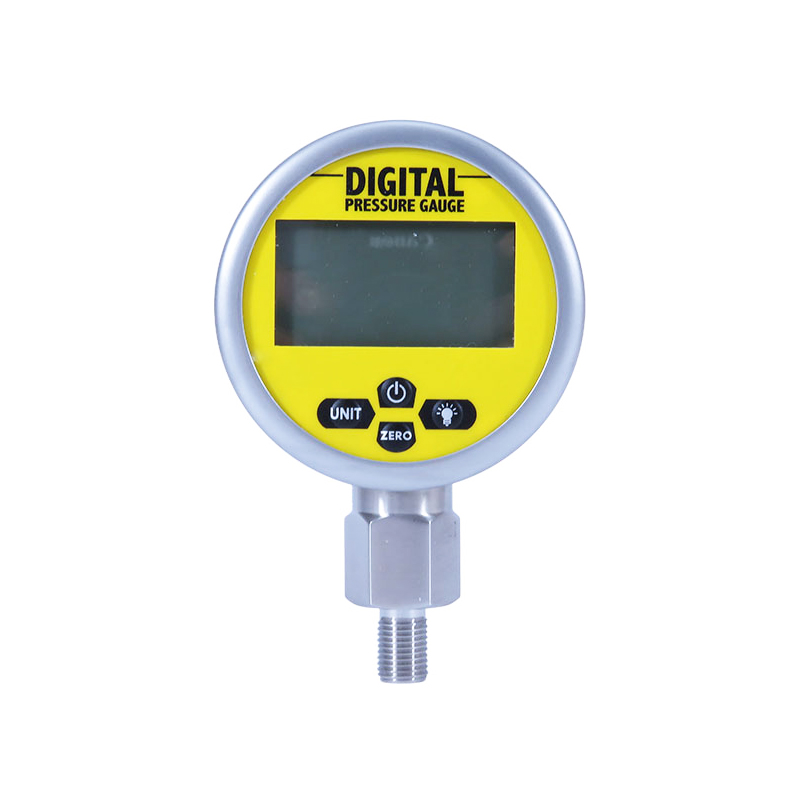

• گیج فشار دیجیتال (Digital Pressure Gauge)

گیج دیجیتال، نسل جدیدی از فشارسنج‌ها است که دقت بالا و نمایشگر دیجیتالی دارد. این مدل‌ها اغلب قابلیت ثبت داده، هشدار فشار بالا یا پایین و حتی اتصال به سیستم‌های کنترل PLC را دارند. برخلاف گیج‌های فشار عقربه‌ای که امکان خطای دید یا آسیب‌پذیری مکانیکی دارند، گیج فشار دیجیتال از اجزای الکترونیکی مقاوم‌تر استفاده می‌کند. به همین دلیل در شرایط سخت صنعتی، ارتعاشات و تغییرات شدید دما، عملکرد قابل اعتماد و پایداری ارائه می‌دهد. همچنین بسیاری از مدل‌ها دارای قابلیت‌هایی مانند ثبت داده، هشدار فشار بالا و خروجی سیگنال هستند. از نظر فنی، گیج‌های دیجیتال معمولاً دارای سنسورهای فشار پیزوالکتریک یا استرین‌گیج هستند و می‌توانند واحدهای مختلف فشار مانند bar، psi، MPa و kPa را نمایش دهند. علاوه بر این، نوع تغذیه آن‌ها می‌تواند باتری، USB یا برق صنعتی باشد که انتخاب آن بسته به محیط کار متفاوت است.

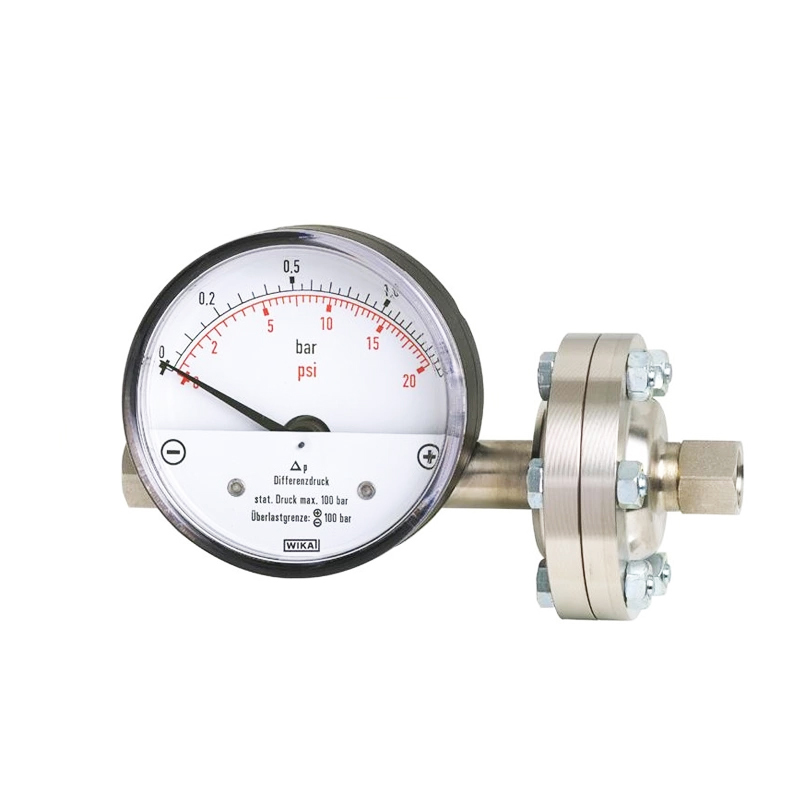

• گیج فشار تفاضلی (Differential Pressure Gauge)

گیج تفاضلی یا Differential Pressure Gauge ابزاری است که برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می‌شود. این نوع گیج برخلاف گیج‌های معمولی که تنها فشار یک نقطه را نشان می‌دهند، از طریق دو ورودی مجزا، اختلاف بین فشار بالا و فشار پایین را محاسبه کرده و مقدار آن را روی نمایشگر نشان می‌دهد. این ویژگی باعث شده گیج تفاضلی یکی از مهم‌ترین تجهیزات ابزار دقیق در سیستم‌های حساس باشد. گیج تفاضلی معمولاً در سیستم‌های فیلتراسیون، تهویه، هیدرولیک، خطوط گاز، برج‌های خنک‌کننده و کمپرسورها استفاده می‌شود. به‌عنوان مثال، در فیلترها از گیج تفاضلی برای تشخیص میزان گرفتگی استفاده می‌شود؛ زمانی که اختلاف فشار افزایش یابد، نشان‌دهنده نیاز به تعویض یا شست‌وشوی فیلتر است. این کار هم باعث افزایش راندمان سیستم و هم جلوگیری از فشار بیش از حد می‌شود. گیج‌های تفاضلی در واحدهای مختلفی مانند bar، psi، Pa و kPa فشار را نمایش می‌دهند و دقت آن‌ها معمولاً نسبت به گیج‌های معمولی بالاتر است. برخی مدل‌ها نیز دارای امکانات اضافه مانند سوئیچ هشدار، خروجی الکترونیکی و نمایشگر دیجیتال هستند که امکان مانیتورینگ هوشمند سیستم را فراهم می‌کند.

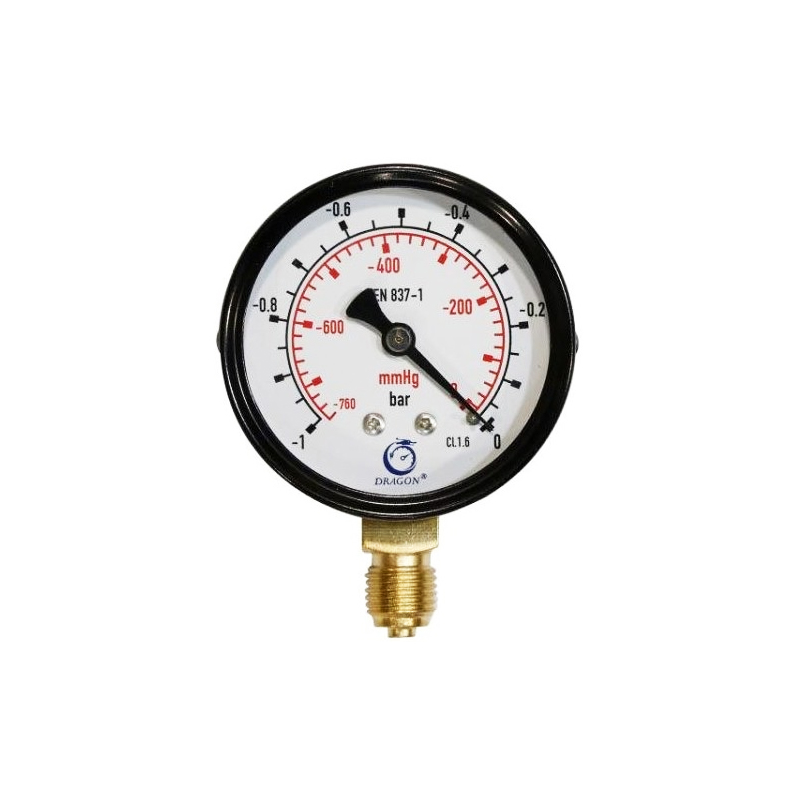

• گیج فشار خلأ (Vacuum Gauge)

گیج فشار خلأ یا Vacuum Gauge ابزاری است برای اندازه‌گیری فشار کمتر از فشار اتمسفر. این گیج مقدار خلأ موجود در سیستم را نمایش می‌دهد و معمولاً در صنایعی که نیاز به کنترل دقیق فشار منفی دارند، به‌عنوان یکی از ابزارهای ضروری مورد استفاده قرار می‌گیرد. گیج خلأ برخلاف گیج فشار معمولی، فشار زیر صفر نسبی را اندازه‌گیری کرده و آن را به صورت «بار منفی»، «میلی‌بار» یا «اینچ جیوه» نشان می‌دهد. گیج‌های خلأ در کاربردهای متنوعی مانند سیستم‌های وکیوم صنعتی، پمپ‌های خلأ، بسته‌بندی خلأ، صنایع دارویی، آزمایشگاهی و ماشین‌آلات فرآیندی استفاده می‌شوند. داشتن یک گیج دقیق در این سیستم‌ها اهمیت زیادی دارد، زیرا عملکرد صحیح بسیاری از تجهیزات وابسته به سطح مناسب خلأ است. واحدهای اندازه‌گیری در گیج خلأ شامل bar-، kPa-، mmHg و mbar است و انتخاب نوع واحد بسته به نوع سیستم و استاندارد صنعتی انجام می‌شود. بسیاری از مدل‌های جدید دارای نمایشگر روشن، بدنه مقاوم، و قابلیت تحمل لرزش و شرایط سخت کاری هستند.

ساختار و اجزای گیج فشار

گیج فشار معمولاً از چند بخش اصلی تشکیل شده است:

• بدنه (Case): معمولاً از فولاد ضدزنگ یا آلومینیوم ساخته می‌شود.

• صفحه مدرج (Dial): نمایشگر مقدار فشار.

• عقربه (Pointer): نشان‌دهنده مقدار لحظه‌ای فشار.

• المان اندازه‌گیری: بوردون تیوب، دیافراگم یا کپسول.

• اتصال (Connection): برای نصب گیج روی خط لوله یا مخزن.

نحوه عملکرد گیج فشار

گیج فشار بر اساس اصول مکانیکی یا الکترونیکی عمل می‌کند. رایج‌ترین نوع گیج فشار، مدل بوردن تیوب (Bourdon Tube) است که از یک لوله خمیده تشکیل شده است. هنگامی که فشار وارد لوله می‌شود، تمایل به باز شدن پیدا می‌کند و این حرکت از طریق مکانیزم انتقال نیرو به عقربه منتقل می‌شود. عقربه نیز مقدار فشار را روی صفحه مدرج نمایش می‌دهد. در مدل‌های پیشرفته‌تر، از سنسورهای الکترونیکی و فناوری‌های دیجیتال استفاده می‌شود. این نوع فشار سنج‌ها قادرند اطلاعات را با دقت بسیار بالا اندازه‌گیری کرده و به سیستم‌های کنترلی منتقل کنند. به همین دلیل در صنایع مدرن و خطوط تولید اتوماتیک، استفاده از گیج‌های دیجیتال رو به افزایش است. دقت عملکرد گیج فشار به عوامل مختلفی مانند کیفیت ساخت، محدوده اندازه‌گیری، دمای محیط و شرایط فرآیندی بستگی دارد. بنابراین هنگام انتخاب دستگاه باید تمامی پارامترهای عملیاتی به دقت بررسی شوند تا بهترین عملکرد حاصل شود.

نکات انتخاب گیج فشار مناسب

در زمان انتخاب گیج فشار باید عوامل زیر در نظر گرفته شود:

1. محدوده اندازه‌گیری فشار (Range)

2. نوع سیال (خورنده، گاز، مایع)

3. دقت مورد نیاز

4. اندازه صفحه (۴۰، ۶۳، ۱۰۰، ۱۶۰ میلی‌متر و...)

5. نوع اتصال (محوری، شعاعی، پیچی یا فلنجی)

6. جنس بدنه و المان

7. نوع نصب (افقی، عمودی یا پنلی)

گیج فشار روغنی (Oil Filled Pressure Gauge)

در این نوع گیج‌ها، فضای داخل بدنه با روغن سیلیکون یا گلیسیرین پر شده است تا از لرزش عقربه جلوگیری کند و عمر قطعه افزایش یابد. این نوع برای محیط‌های دارای لرزش زیاد یا شوک مکانیکی بسیار مناسب است.

گیج فشار خشک (Dry Pressure Gauge)

مدلی ساده‌تر و اقتصادی‌تر است که فاقد روغن می‌باشد. برای محیط‌های معمولی و سیستم‌های کم‌ارتعاش استفاده می‌شود.

تفاوت گیج فشار خشک و روغنی

کالیبراسیون گیج فشار

کالیبراسیون گیج فشار یعنی مقایسه و تنظیم آن با یک مرجع دقیق برای اطمینان از صحت اندازه‌گیری. در این فرآیند، گیج تحت تست به یک منبع فشار و یک دستگاه مرجع دقیق (مانند پمپ تست و گیج استاندارد) متصل می‌شود. سپس فشار در چند نقطه مشخص (مثلاً 0٪، 25٪، 50٪، 75٪ و 100٪ رنج) اعمال و مقدار نمایش‌داده‌شده با مقدار مرجع مقایسه می‌شود.

برندهای معتبر گیج فشار در بازار

از برندهای معتبر و شناخته‌شده در زمینه گیج فشار می‌توان به موارد زیر اشاره کرد:
WIKA، Ashcroft، Dwyer، SMC، Keller، Baumer، Kobold، و Testo.

خرید گیج فشار؛ نکات مهم قبل از سفارش

خرید گیج فشار تنها بر اساس قیمت نباید انجام شود. بسیاری از خریداران بدون توجه به مشخصات فنی، محصولی را انتخاب می‌کنند که با شرایط کاری آنها سازگار نیست. این موضوع می‌تواند باعث کاهش دقت اندازه‌گیری و افزایش هزینه‌های نگهداری شود. قبل از خرید گیج فشار باید نوع سیال، محدوده فشار، دمای کاری، جنس قطعات و استانداردهای مورد نیاز مشخص شوند. همچنین انتخاب برندهای معتبر و دارای گواهینامه‌های بین‌المللی می‌تواند کیفیت و طول عمر تجهیزات را تضمین کند. توصیه می‌شود در پروژه‌های صنعتی حساس از مشاوره کارشناسان ابزار دقیق استفاده شود. این کار علاوه بر کاهش ریسک انتخاب اشتباه، موجب بهینه‌سازی هزینه‌های سرمایه‌گذاری نیز خواهد شد.

قیمت گیج فشار به چه عواملی بستگی دارد؟

قیمت گیج فشار تحت تأثیر عوامل متعددی قرار دارد. نوع تکنولوژی مورد استفاده، برند سازنده، جنس بدنه، کلاس دقت و محدوده اندازه‌گیری از مهم‌ترین پارامترهای تعیین‌کننده قیمت هستند. معمولاً گیج‌های دیجیتال به دلیل فناوری پیشرفته‌تر، قیمت بالاتری نسبت به مدل‌های مکانیکی دارند. همچنین استفاده از متریال‌های مقاوم در برابر خوردگی مانند استنلس استیل 316 یا مونل می‌تواند باعث افزایش قیمت گیج فشار شود. در کاربردهای خاص مانند صنایع دارویی یا دریایی نیز نیاز به استانداردهای ویژه وجود دارد که بر هزینه نهایی تأثیر می‌گذارد. در زمان بررسی قیمت گیج فشار باید هزینه‌های نگهداری، کالیبراسیون و طول عمر تجهیز نیز در نظر گرفته شوند. در بسیاری از موارد خرید محصولی با کیفیت بالاتر در بلندمدت مقرون‌به‌صرفه‌تر خواهد بود.

مزایای استفاده از Pressure Gauge با کیفیت

استفاده از Pressure Gauge با کیفیت مزایای متعددی برای صنایع به همراه دارد. مهم‌ترین مزیت آن افزایش ایمنی سیستم‌ها و جلوگیری از وقوع حوادث ناشی از فشار غیرمجاز است. این موضوع در صنایع حساس مانند نفت، گاز و پتروشیمی اهمیت دوچندانی پیدا می‌کند. از سوی دیگر، دقت بالای اندازه‌گیری باعث بهبود کنترل فرآیند و افزایش کیفیت محصولات می‌شود. همچنین گیج‌های باکیفیت دارای طول عمر بیشتری هستند و نیاز کمتری به تعمیر و تعویض دارند که در نهایت موجب کاهش هزینه‌های عملیاتی خواهد شد. پایداری عملکرد در شرایط محیطی سخت، مقاومت در برابر ارتعاشات و قابلیت اطمینان بالا از دیگر مزایای استفاده از فشار سنج‌های استاندارد و صنعتی است.

دلایل خرابی گیج فشار

برخی از رایج‌ترین عوامل خرابی عبارت‌اند از:

• فشار بیش از حد مجاز
• ضربه مکانیکی
• لرزش شدید تجهیزات
• خوردگی ناشی از سیال
• انتخاب نادرست رنج فشار

سوالات متداول درباره گیج فشار

 تفاوت گیج فشار دیجیتال و مکانیکی چیست؟

مدل‌های دیجیتال دقت بالاتر و قابلیت ذخیره داده دارند، در حالی که مدل‌های مکانیکی ساختار ساده‌تر و قیمت پایین‌تری دارند.

 هنگام خرید گیج فشار به چه نکاتی توجه کنیم؟

محدوده فشار، نوع سیال، دمای کاری، جنس بدنه، کلاس دقت و برند سازنده از مهم‌ترین عوامل انتخاب هستند.

قیمت گیج فشار چگونه تعیین می‌شود؟

قیمت گیج فشار بر اساس نوع فناوری، کیفیت ساخت، برند، جنس قطعات و محدوده اندازه‌گیری تعیین می‌شود.

هر چند وقت یکبار باید فشار سنج کالیبره شود؟

بسته به شرایط کاری، معمولاً هر 6 تا 12 ماه یک بار کالیبراسیون توصیه می‌شود.
