شیر کنترل پنوماتیک

شیر کنترل پنوماتیک

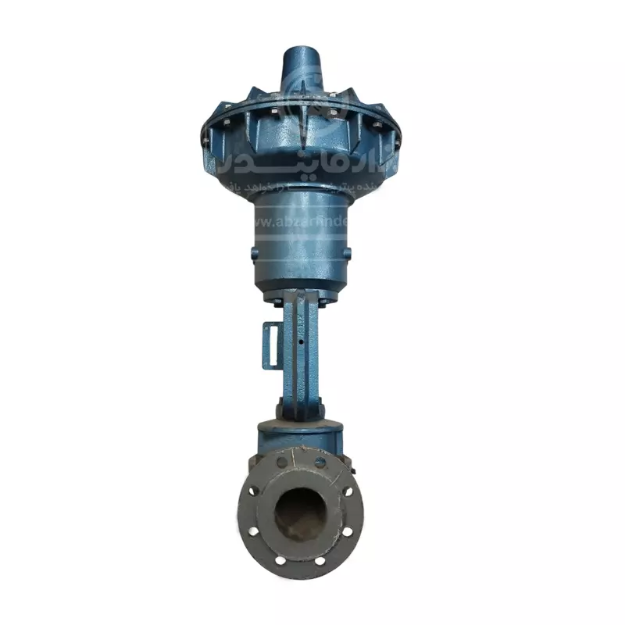

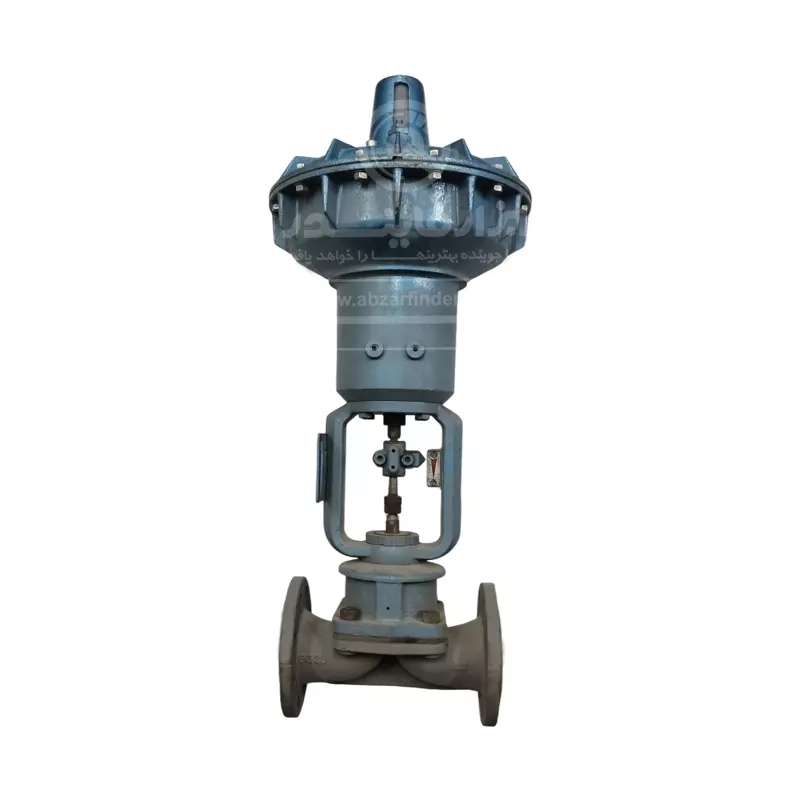

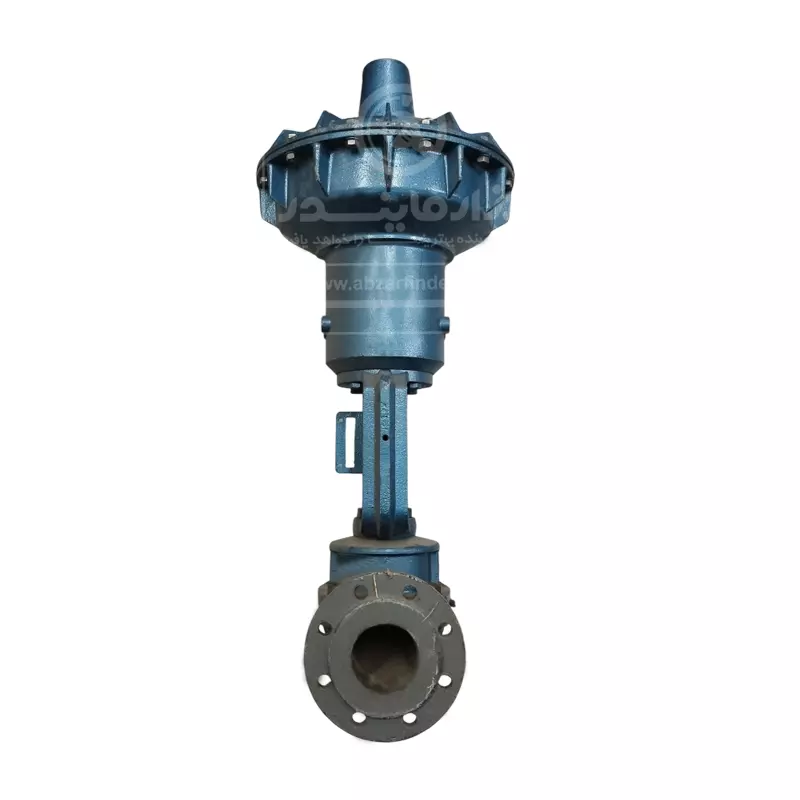

شیر کنترل پنوماتیک در سیستم‌های صنعتی برای کنترل جریان سیال (گاز، مایع یا بخار) استفاده می‌شود. این شیرها با دریافت سیگنال از یک کنترل‌کننده (مانند سیگنال‌های پنوماتیک یا الکتریکی)، میزان باز یا بسته بودن خود را تنظیم می‌کنند تا متغیرهای فرآیند مانند فشار، دما یا سطح مایع را در یک مقدار مشخص و مطلوب نگه دارند. اجزای اصلی این شیر شامل: 1. اکچوئیتر پنوماتیکی: همان قسمت بالایی آبی‌رنگ و بزرگ است که با فشار هوای فشرده کار می‌کند. 2. پوزیشنر (Positioner): معمولاً روی بدنه اکچوئیتر نصب می‌شود و وظیفه آن کنترل دقیق موقعیت ولو بر اساس سیگنال کنترلی (مثلاً 4-20 میلی‌آمپر) است. 3. بدنه ولو (Valve Body): قسمت پایینی خاکستری‌رنگ با فلنج‌ها برای اتصال به خط لوله است و معمولاً از نوع Globe Valve است، سیال از طریق این بخش عبور کرده و موقعیت پلاگ (Plug) درون آن میزان دبی را تنظیم می‌کند. عملکرد شیر به اینصورت است که سیگنال کنترلی از سیستم کنترل (DCS/PLC) به پوزیشنر ارسال می‌شود، پوزیشنر فشار هوای متناسب را به دیافراگم اکچوئیتر می‌فرستد، دیافراگم حرکت کرده و ساقه ولو را بالا یا پایین می‌برد و در نهایت با تغییر موقعیت پلاگ، سطح باز شدن مسیر سیال تغییر کرده و دبی یا فشار کنترل می‌شود.

خرید و قیمت شیر کنترل پنوماتیک

برای خرید شیر کنترل پنوماتیک از طریق سایت ابزار فایندر اقدام نموده و همچنین برای استعلام قیمت شیر کنترل پنوماتیک می توانید با کارشناسان فروش شرکت تماس حاصل فرمایید.

مشخصات فنی شیر کنترل پنوماتیک

• نوع اکچوئیتر: دیافراگمی
• سیگنال خروجی: 4 تا 20 میلی آمپر
• نوع اتصال: فلنجی
